لودسل

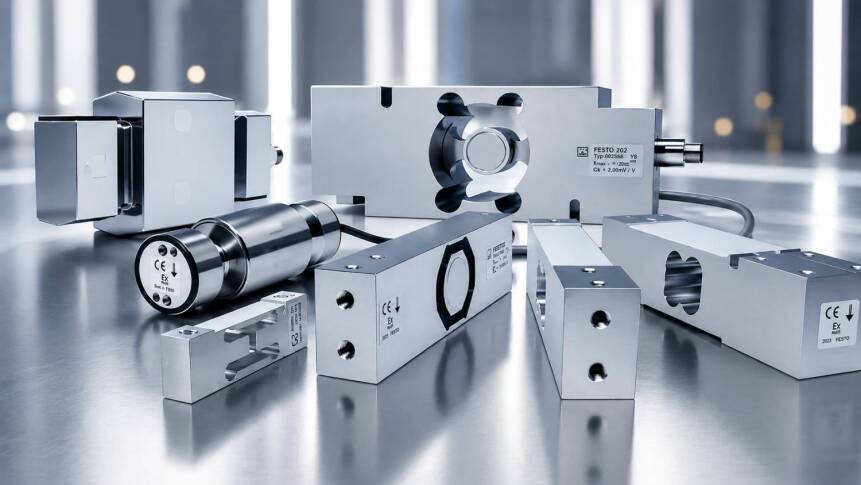

⚖️ لودسل چیست؟
لودسل (Load Cell) یا سلول وزنی، یک مبدل الکترومکانیکی است که نیروی مکانیکی (وزن یا فشار) را به یک سیگنال الکتریکی قابل اندازهگیری تبدیل میکند. این قطعه در دستگاههای توزین و بستهبندی به عنوان چشمهای دقیق عمل میکند که وزن مواد را با دقت بسیار بالا تشخیص میدهد.
🧩 اجزای اصلی و عملکرد جزء
🔩 بدنه فلزی (الاستیک) معمولاً از آلیاژ آلومینیوم یا فولاد ضدزنگ که تحت وزن تغییر شکل جزئی میدهد
📏 کرنشسنجها (استرین گیج) سنسورهای بسیار حساس که تغییر شکل بدنه را به تغییر مقاومت الکتریکی تبدیل میکنند
🔌 مدار پل وتستون تغییرات مقاومت را به سیگنال ولتاژ قابل خواندن تبدیل میکند
📊 آمپلیفایر سیگنال ضعیف ولتاژ را تقویت کرده و نویز آن را حذف میکند وقتی وزنی روی لودسل قرار میگیرد، بدنه فلزی دچار تغییر شکل بسیار جزئی (در حد میکرون) میشود. این تغییر شکل توسط کرنشسنجها تشخیص داده شده و به سیگنال الکتریکی تبدیل میشود. سپس این سیگنال توسط آمپلیفایر تقویت شده و به PLC یا نمایشگر ارسال میشود.
🏭 کاربردها
در دستگاههای کیسهپرکن پودری در ماشینهای بستهبندی، لودسلها نقشهای حیاتی زیر را دارند:
⚖️ توزین دقیق مواد اندازهگیری وزن دقیق پودر قبل از ورود به کیسه
🎯 کنترل دوزینگ تنظیم دریچههای ورودی بر اساس وزن لحظهای برای رسیدن به وزن دقیق
✅ کنترل کیفیت وزنکردن کیسههای پر شده برای اطمینان از تطابق با استاندارد
📋 ثبت اطلاعات ذخیره دادههای وزنی برای گزارشگیری و تحلیل تولید
🔄 انواع لودسل بر اساس شکل نوع کاربرد 🟢 نوع فشاری (کمپرسیون) مناسب برای توزین مواد در هاپرها و مخازن
🔵 نوع کششی (تنسایل) برای توزین در سیستمهای معلق و بالابرها
🟡 نوع خمشی مناسب برای توزینهای دقیق و سبک
⚪ نوع S شکل هم برای کشش و هم فشار قابل استفاده است
✅ مزایای استفاده از لودسل
🎯 دقت بسیار بالا دقت تا ۰٫۰۱٪ یا حتی بهتر در مدلهای پیشرفته
⚡ سرعت پاسخدهی تشخیص وزن در کسری از ثانیه
🔄 قابلیت اتوماسیون اتصال آسان به PLC و سیستمهای کنترل
💪 دوام و طول عمر بدون قطعه متحرک و مقاوم در برابر سایش
🧼 بهداشتی مناسب برای صنایع غذایی و دارویی
⚠️ نکات فنی مهم
📏 ظرفیت توزین باید با توجه به حداکثر وزن مورد نیاز انتخاب شود (معمولاً ۲۰ تا ۵۰ درصد بالاتر از حداکثر وزن)
🔒 محافظت در برابر اضافهبار برای جلوگیری از آسیب دیدن لودسل ضروری است
🌡️ دمای محیط بر دقت لودسل تأثیر دارد، بنابراین باید در محدوده دمایی مجاز استفاده شود
🧹 تمیزی و عدم ورود گرد و غبار به محفظه لودسل برای دقت پایدار لازم است
📊 کالیبراسیون دورهای برای حفظ دقت دستگاه الزامی است
