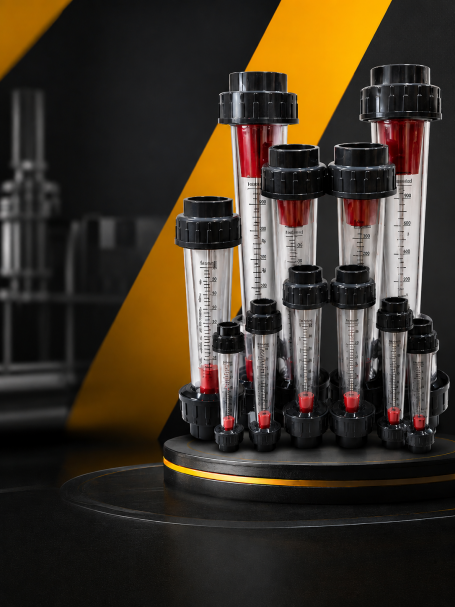

روتامتر شیشه ایی
روتامتر شیشهای چیست؟
روتامتر شیشهای که با نام فلومتر شیشهای یا فلومتر حجمی متغیر نیز شناخته میشود، یک ابزار دقیق برای اندازهگیری دبی لحظهای مایعات و گازها است. این دستگاه از قدیمیترین و پرکاربردترین تجهیزات اندازهگیری جریان در صنعت به شمار میرود.
🧩 ساختار و اصول عملکرد
روتامتر شیشهای از یک لوله مخروطی شیشهای که به صورت عمودی نصب میشود و یک شناور (فلوت) درون آن تشکیل شده است. لوله در پایین قطر کمتری دارد و به سمت بالا گشادتر میشود.
نحوه عملکرد
سیال مورد نظر از پایین به سمت بالا وارد لوله میشود. جریان سیال، شناور را به سمت بالا حرکت میدهد تا جایی که نیروی حاصل از اختلاف فشار، با وزن شناور به تعادل برسد. در این حالت، موقعیت شناور روی درجهبندی لوله، نشاندهنده دبی لحظهای است. هرچه دبی بیشتر باشد، شناور در نقطه بالاتری قرار میگیرد.
✅ مزایای کلیدی
خوانش مستقیم و بصری: امکان مشاهده مستقیم جریان سیال و شناور از طریق لوله شیشهای شفاف
ساختار ساده و مقرونبهصرفه: قیمت مناسب و نگهداری آسان
افت فشار کم: مقاومت پایین در برابر جریان سیال
محدوده اندازهگیری گسترده: قابلیت اندازهگیری طیف وسیعی از دبیها با دقت قابل قبول (معمولاً ۱ تا ۲ درصد)
نیاز نداشتن به برق: عملکرد کاملاً مکانیکی و بدون نیاز به منبع تغذیه خارجی
⚠️ محدودیتها و معایب
شکنندگی لوله شیشهای: در برابر ضربه، فشار و دمای بالا آسیبپذیر است
نصب عمودی اجباری: تنها در مسیرهای عمودی با جریان از پایین به بالا قابل استفاده است
حساسیت به خواص سیال: دقت اندازهگیری تحت تأثیر چگالی، ویسکوزیته و دمای سیال قرار میگیرد
نیاز به سیال تمیز: ذرات معلق و ناخالصیها میتوانند باعث گیر کردن شناور یا خطای اندازهگیری شوند
عدم امکان انتقال سیگنال: در مدلهای شیشهای معمولاً فقط برای نمایش محلی کاربرد دارد و خروجی الکتریکی ندارد
🏭 کاربردها
در صنعت صنایع شیمیایی و دارویی: اندازهگیری دبی مواد شیمیایی و حلالها
صنایع غذایی و نوشیدنی: کنترل جریان مایعات در خطوط تولید
تصفیه خانهها و محیط زیست: پایش جریان آب و پساب
آزمایشگاهها و سیستمهای آنالیزر: اندازهگیری دبیهای بسیار پایین
سیستمهای پورج (Purging): کنترل جریان گازهای پاککننده در تجهیزات صنعتی
⚙️ نکات فنی مهم
محدوده دمای کاری معمولاً تا ۱۲۰ درجه سانتیگراد
حداکثر فشار کاری تا حدود ۸ تا ۱۰ بار
جنس لوله از شیشه بوروسیلیکات برای مقاومت در برابر شوک حرارتی و خوردگی
جنس شناور معمولاً از استیل ضدزنگ (۳۰۴، ۳۱۶)، PTFE یا مواد دیگر با چگالی مشخص
برای جلوگیری از گیر کردن شناور، نصب فیلتر ورودی در مسیر سیال توصیه میشود
در صورت وجود ضربان در جریان، استفاده از میراگر یا مخزن ضربهگیر ضروری است
